熱縮套管的系統介紹
熱縮套管是一種經過輻射交聯等特殊制作工藝加工而成的聚烯烴材質塑料管。使用加熱后收縮固定在線材上起到絕緣保護、防水密封、防滑防銹等作用。本期將從熱縮套管的應用原理、原材料、制造工藝、種類應用幾方面為大家簡要介紹。
一、應用原理
1、熱縮套管擴展原理：一般是用高能電子束加速器讓管材的高分子鏈段進行適當交聯，從而形成網狀結構。在將管材加熱到玻璃化轉變溫度TG之上時，管材軟化，內部高分子鏈段活化，并用外力手段，將管材內徑擴大到一定程度，由于網狀結構的中高分子鏈段可以通過伸縮等變形來抵消此類外力，而不至于使鏈段斷裂，就像橡皮筋一樣，只是，當我們擴張好后，迅速讓管材冷缺到玻璃化轉變溫度TG以下，擴張后管材會變硬,內部高分子鏈段就會由于低溫能量減弱而失去活性，并不能隨意該變姿態。這樣以來，鏈段就被“凍結”了，擴張后形態也穩定了下來。同時需要指出的是，存在于內部高分子鏈段的本身對應外力的反作用力，不會消失，形成內應力，被凍結后回縮阻力平衡著。
2、熱縮套管收縮原理：熱縮套管遇高溫加熱后管子溫度升高到TG之上，從而使高分子鏈段再次活化，而內應力將打破之前平衡而開始引導鏈段恢復擴張之前的形態。從宏觀來看，就是熱縮管加熱后，管子口徑不斷縮小，直到回到原來大小，或者遇到其他阻力而停止繼續縮小。有點點類似于松手了的橡皮筋。這就是熱縮管的最基本的普遍原理。
二、原材料
能制作熱縮套管的原料，目前還是很多的，基本都是高分子類的聚烯烴類的。其中以聚乙烯(PE)為主，通常說的熱縮管就是這類熱縮管，其他材質熱縮管需要特殊指明，我們開頭說的Iphone手機的熱縮套管就是這類。當然，還有其他材料也可以制作成熱縮管，比如PVC、PET、PVDF、EPDM,硅膠，EVA等等，不過PVC、PET熱縮套管的制作原理是不一樣的。
三、制造工藝
PE熱縮套管的制作工藝一般要經過配料、擠出、輻照、擴張、包裝這幾個工藝段，其中配料和輻照是最關鍵環節。
1、混料：是將設定配方的原材料進行配料，然后再用密煉機混煉制造出熱縮套管所需要的母料粒子。
2、擠出：將母料投入密煉機，按一定工藝擠出合格的管材，擠出過程中管子的壁厚、偏壁情況對熱縮套管的質量都有較大影響。
3、輻照：將上述管材經過電子加速器進行輻照，使管材內部高分子材料交聯度加大，成為一個網一樣的結構，鏈段和鏈段之間都有化學鍵相鏈接，存在較強相互作用力。輻照交聯工藝是熱縮管制造中最關鍵的工藝，輻照交聯度要合適才能制造出合格的熱縮管，輻照交聯度過大，管子就無法擴張，業內俗稱“照死了”，交聯度過小，管子也擴張不起來，或者不能擴張到較大的倍數，容易裂開，并且制造而成的熱縮管的收縮力也不夠，回縮效果不好。所以要針對每種產品制定合適的輻照工藝參數，才能制造出合格的熱縮管。
4、擴張：輻照交聯后的管材，可以用預熱到較高溫度用外力擴張的方式，將管材的口徑變大，然后迅速冷卻到常溫，這樣擴張后管材的形狀也就定型下來了，這個工藝主要原理是，輻照交聯后管材的高分鏈段活性和溫度有極大關系，在一定高溫度范圍內，鏈段活化，鏈段發生伸曲等行為的阻力很小，整個管子就像一個有彈性的網一樣，可以被外力拉大，所以加熱到這個溫度范圍，可以輕易將管子擴張起來。當溫度迅速降低下來，一般是常溫左右，這種活化現象將失去，鏈段發生伸曲的阻力很大，回縮的內應力不足以克服這種阻力，所以自然狀態下，就保持?jǐn)U張后的形狀。
四、種類應用

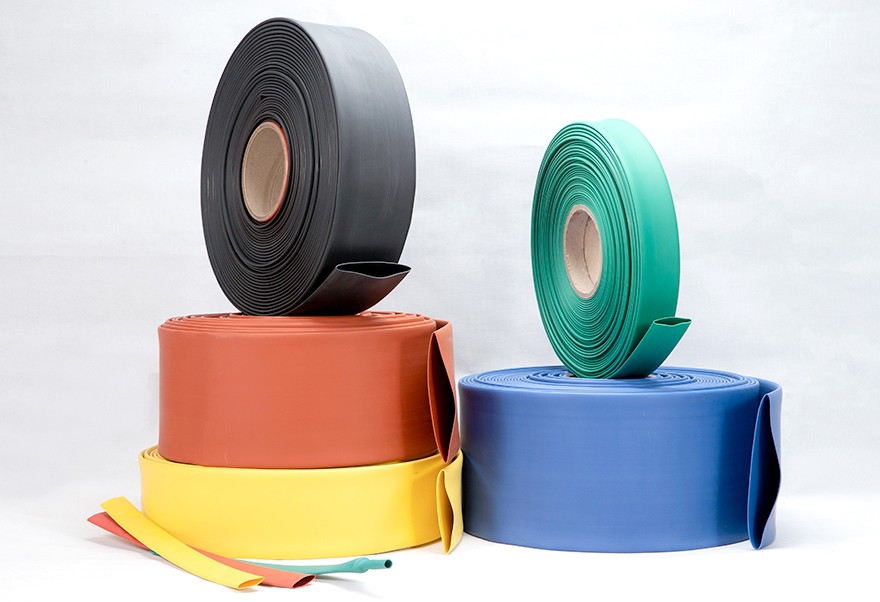

熱縮管目前已經廣泛應用于電力、電氣、軍工、民用等各大領域。主要用途是絕緣保護、防水密封、防滑防銹。
產品系列主要有：

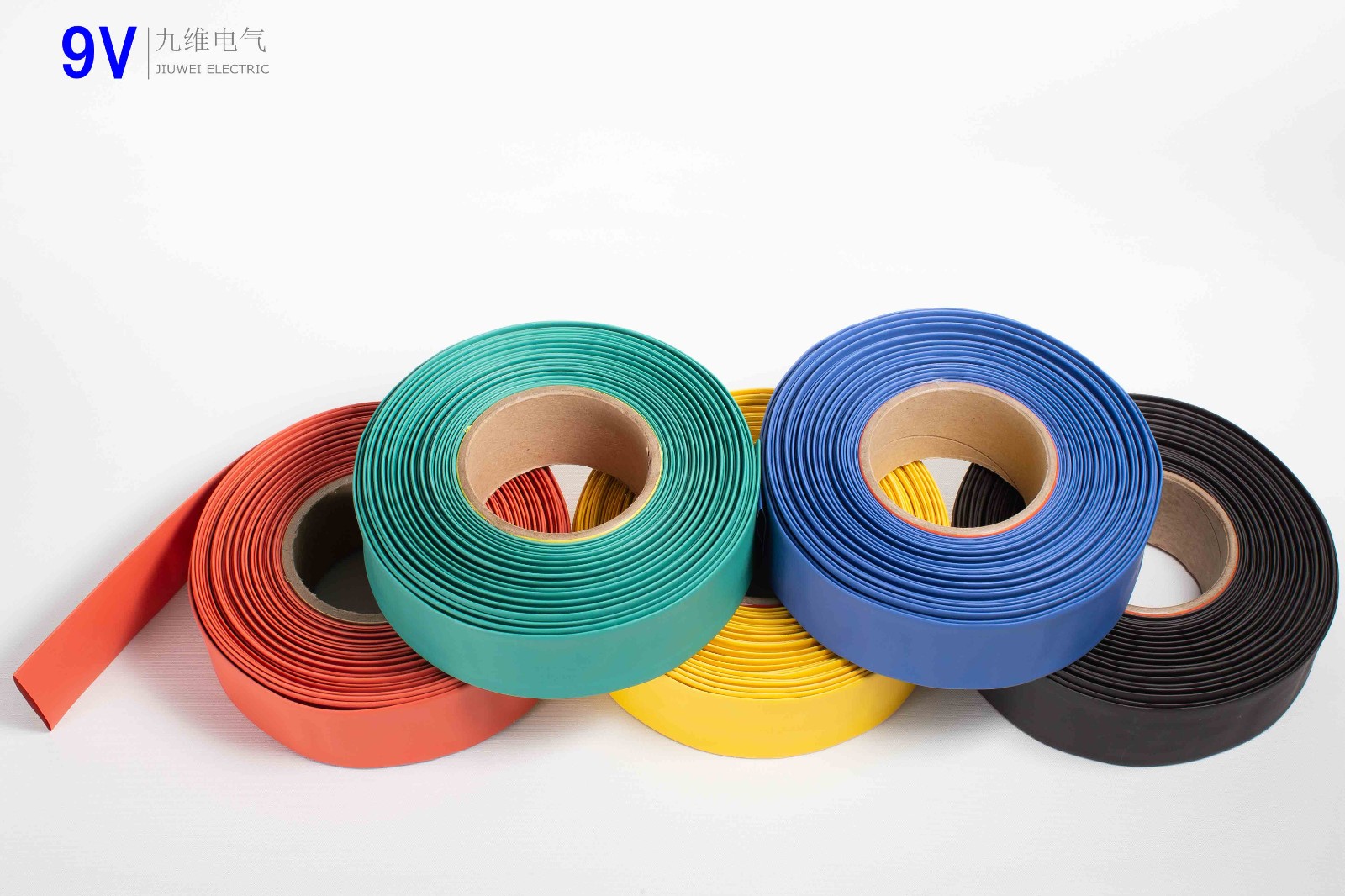

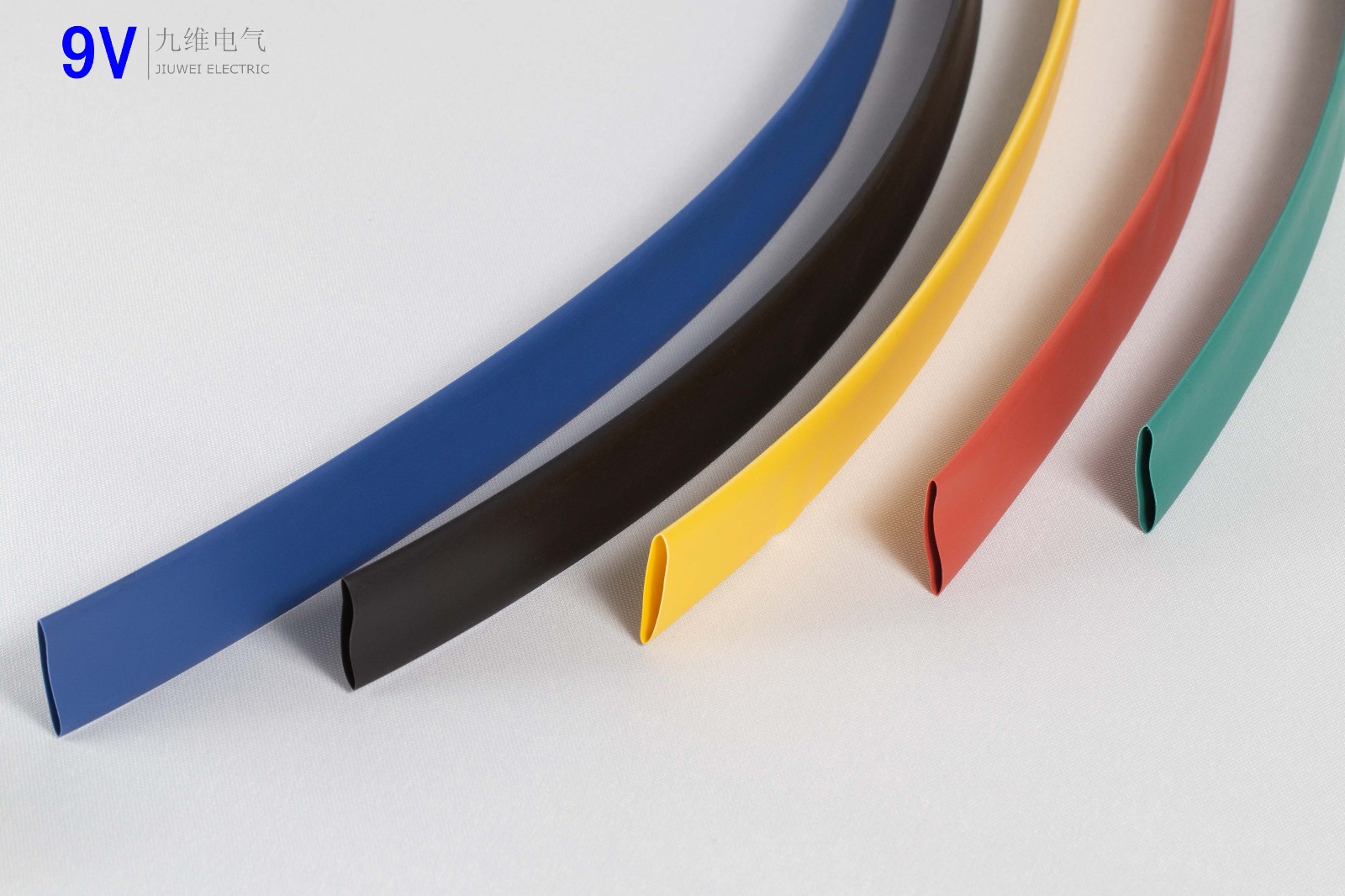

1.熱縮細管：口徑較小的薄壁熱縮管，適用于低壓電線電纜，電子產品線束的絕緣防護。
2.帶膠雙壁管：帶有一層共擠熱熔膠，適合低壓電線電纜的的絕緣密封保護，防水性能好。
3.母排熱縮管：高低壓母排的絕緣保護。

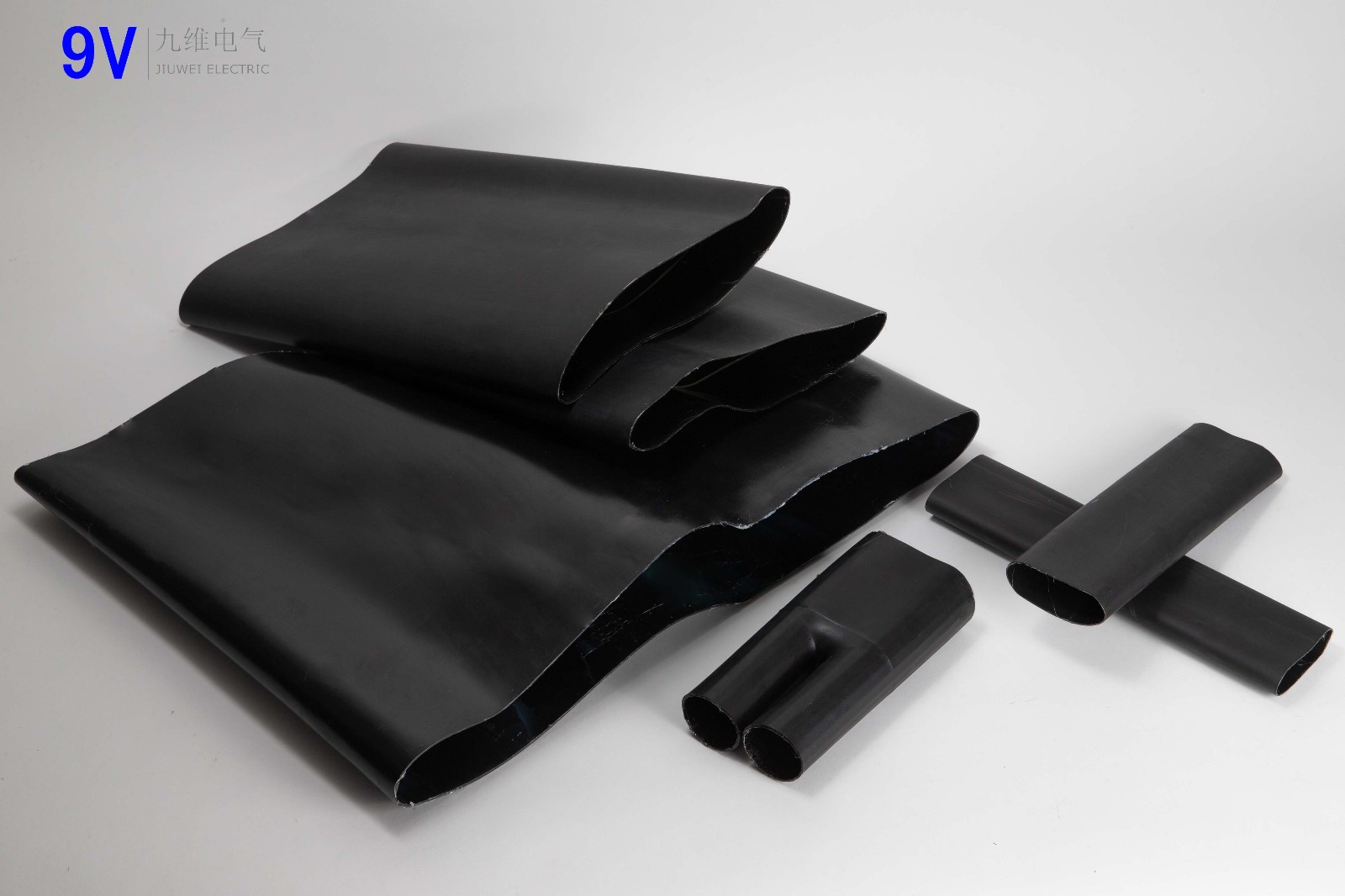

4.中厚壁護套管：中高壓電纜、其他機械設備的保護，可內涂熱熔膠，大大提高防水密封性能。
5.熱縮電纜附件：用于高低壓電纜的中間接頭和終端頭，由多種熱縮組件和其他配件組合而成。比如熱縮指套，傘裙等。
6.特種熱縮管：如魚竿花紋管，標志管等。
7.其他材質熱縮管：PVC熱縮套管、PET熱縮套管比較適合于電池外包裝等。
